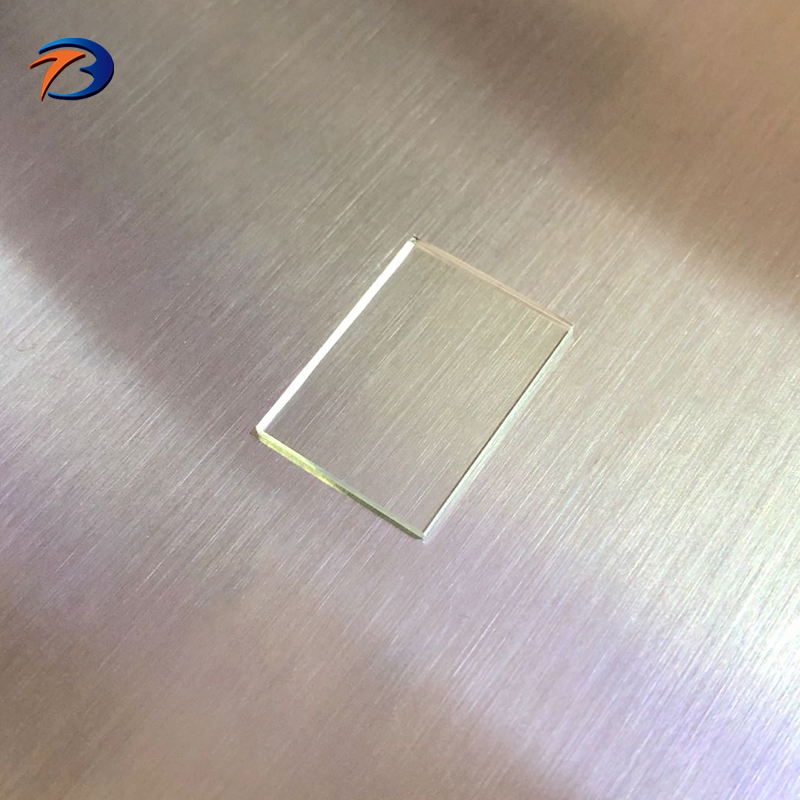

亿贝特光电-透射光栅产品图

透射光栅

透射光栅，transmission grating衍射光栅的一种。在透明玻璃上刻制很多条相互平行、等距、等宽的狭缝，利用多缝衍射原理，使复合光发生色散的光学元件。

它可透过入射光，因而这种光栅的性能较差，所以光栅光谱仪均不采用它而采用反射光栅作为色散元件。
透射式光栅是通过在一块很平的玻璃上刻出一系列等宽度等间距的刻痕做成的，刻痕处相当于毛玻璃，大部分光将不会透过，而两条刻痕之间则相当于一条狭缝，可以透光。

透射光栅工作原理示意图

如果当作教学仪器的分光元件,没有能量分配要求, 则以上所有的反射光栅都可以制作为透射光栅。经常用到的有1001/nm、200l/lm、3001/mm、5001/mm和l0001/mm等。如果当作精密测最仪器的分光元件,则需要重新设计和制作。

相关参数：

刻线	100-2400Lines/mm
尺寸公差	±0.5mm
厚度公差	±0.5mm
闪耀角	定制
镀膜	铝
类型	透射衍射光栅
材料	K9/ 熔融石英

透射光栅产品展示图：

透射光栅产品展示图1

透射光栅产品展示图2

透射光栅产品展示图3
