非球面透镜
非球面透镜被用于在各种应用中消除球差，包括条形码扫描、激光二极管准直，或OEM或研发整合。 非球面透镜采用单一元件设计，这有助于最大限度地减少多透镜光学配件中的透镜数量。 另一种说法是，有别于具有球面外表面的传统镜头，非球面透镜采用更复杂外表面，并会通过曲率方式从透镜中心往透镜边缘外面的方向逐渐改变。 减少总元件使用量不仅能够帮助减小系统尺寸或重量，还能够简化装配流程。

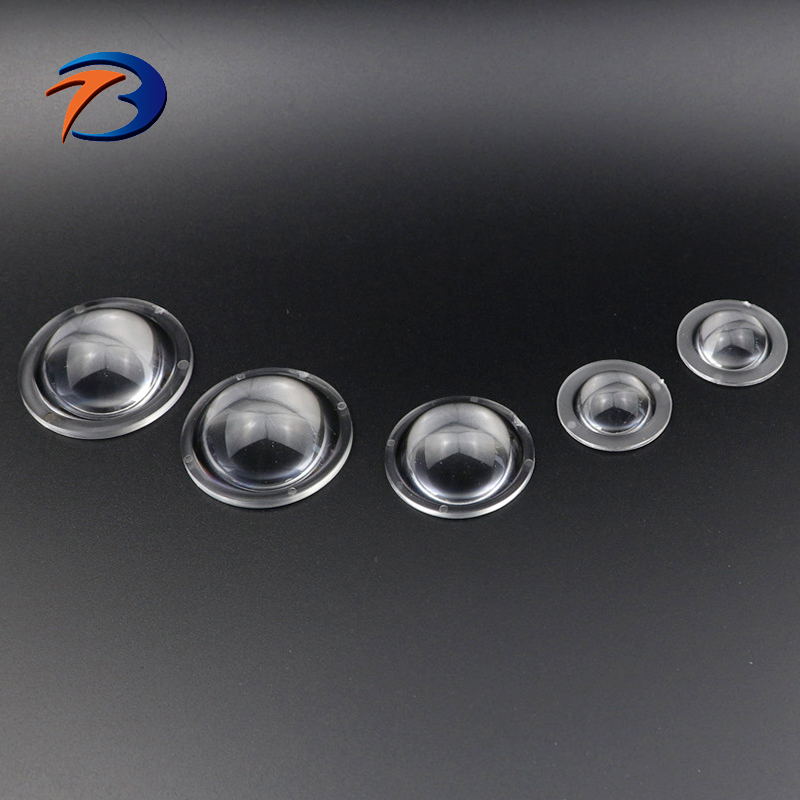

亿贝特光电-非球面透镜产品展示图
非球面透镜
非球面透镜被用于在各种应用中消除球差，包括条形码扫描、激光二极管准直，或OEM或研发整合。 非球面透镜采用单一元件设计，这有助于最大限度地减少多透镜光学配件中的透镜数量。 另一种说法是，有别于具有球面外表面的传统镜头，非球面透镜采用更复杂外表面，并会通过曲率方式从透镜中心往透镜边缘外面的方向逐渐改变。 减少总元件使用量不仅能够帮助减小系统尺寸或重量，还能够简化装配流程。 将非球面透镜与某个应用相整合，例如聚焦激光二极管的输出，这不仅能够降低总成本，还能够使其性能高于设计用于传统球面光学透镜的装配。
沈阳亿贝特光电的各种非球面透镜能够满足许多应用，并提供备有各种镀膜的非球面透镜，适用于紫外光谱、可见光或红外光谱。 提供的非球面透镜镀膜选项包括UV、UV-VIS、VIS或NIR。 另外，也提供了综合非球面透镜的球差校正技术和消色差透镜的高品质颜色校正技术的非球面消色差透镜。 塑料混合非球面透镜是重量相对较轻的非球面消色差透镜替代品，其同时具备衍射和折射聚焦两种特性。

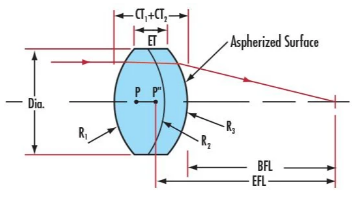

非球面透镜工作原理示意图
相关参数：
| 材 质 | K9/石英/蓝宝石/锗/氟化钙/硒化锌等 |
| 焦 距 | ±1% |
| 厚度公差 | ±0.02mm |
| 尺寸公差 | ±0.02mm |
| 表面质量 | 20/10 or better |
| 偏 心 | <3 arc min |
| 有效孔径 | ＞90% |
| 倒 边 | ＜0.2*4.5° |
| 镀 膜 | 根据客户要求 |
非球面透镜产品展示图：

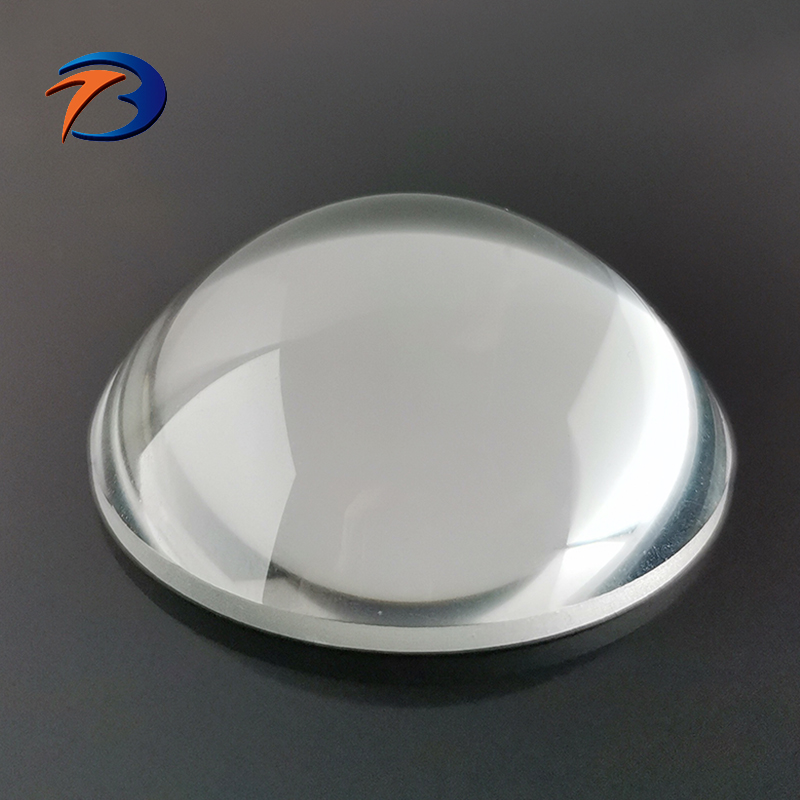

非球面透镜产品展示图1

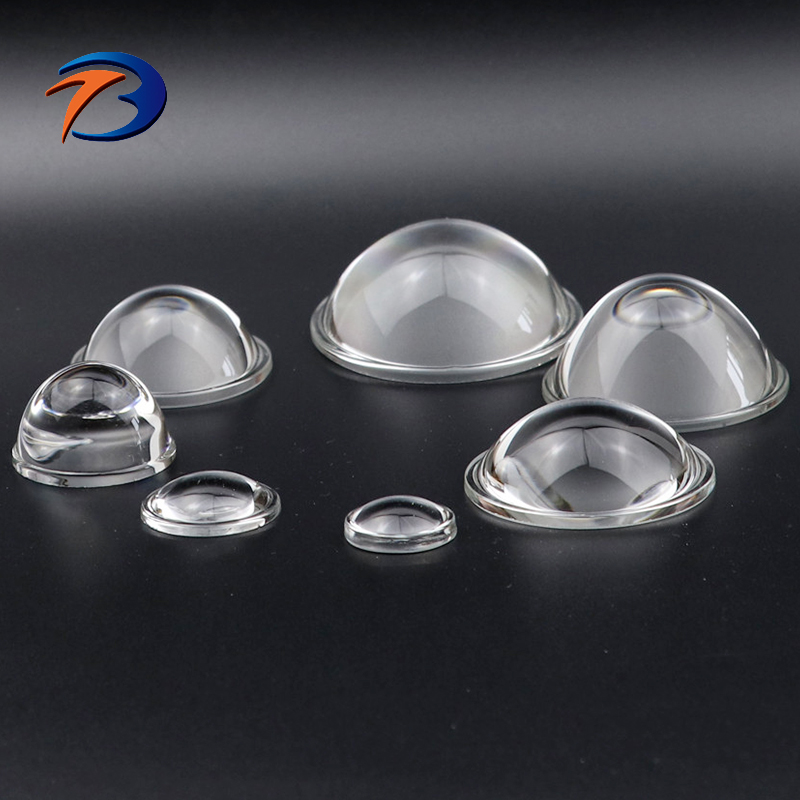

非球面透镜产品展示图2

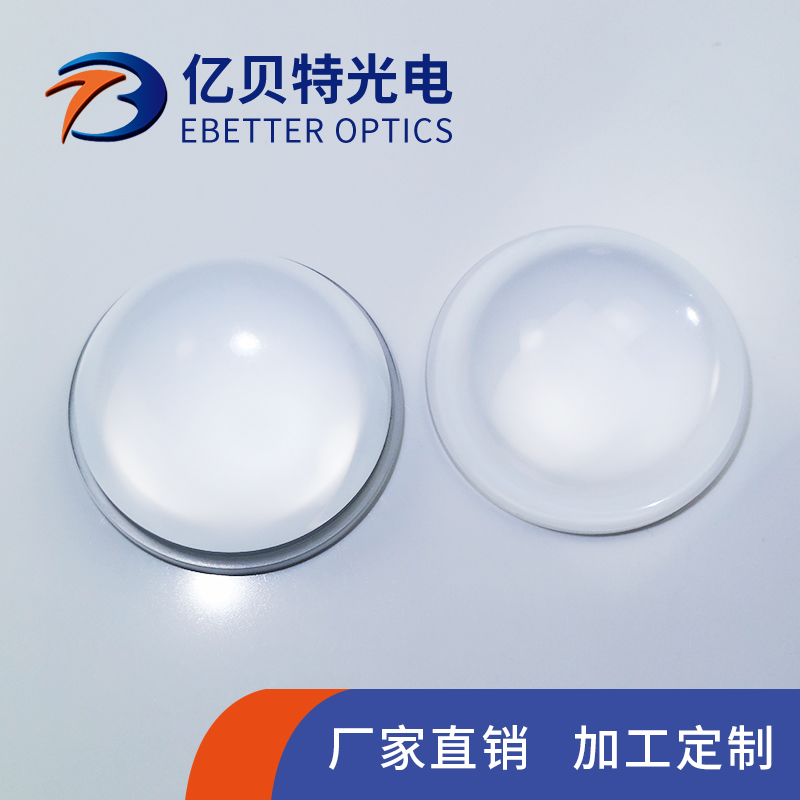

非球面透镜产品展示图3
