五角棱镜

亿贝特光电-五角棱镜产品展示图

五角棱镜

五棱镜是具有90° 光线偏差及右旋性的图像的的五面棱镜。反射面镀铝膜以提高效率。稍微移动棱镜不会对反射光线造成太大的影响，并能使五角棱镜成为在光学系统中定义直角的最佳光学工具。沈阳亿贝特光电 K9 五角棱镜采用精密的N-BK7制作而成，适用于各种可见光应用。
五角棱镜可界定光学系统的直角。五角棱镜可创建带90°光线偏差的右旋性图像。五角棱镜是一个五面棱镜，稍微移动棱镜不会对反射光线造成太大的影响。爱特蒙特光学提供各种五角棱镜，从而在紫外光、可见光或红外光谱内实现最佳性能。
K9五角棱镜适合用于可见光谱方面的应用，备有多种尺寸或增透膜可供选择，其中包括MgF2或VIS 0°。UV熔融石英五棱镜也有无镀膜版，或UV-AR增透膜版。UV熔融石英五棱镜适合用在紫外光、可见光或近红外光谱等方面的应用。

相关参数：

材    料	K9/石英/蓝宝石/锗/氟化钙/硒化锌等
尺寸公差	±0.02mm
厚度公差	±0.02mm
平 行 度	±1 Arc Seconds
光 洁 度	20/10 or better
面     型	λ/10
倒    角	0.2mm×45°

五角棱镜工作原理示意图：

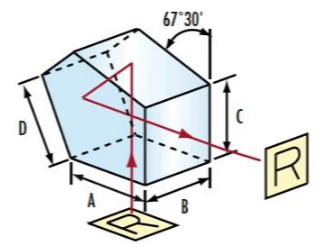

 五角棱镜工作原理示意图

五角棱镜产品展示图：

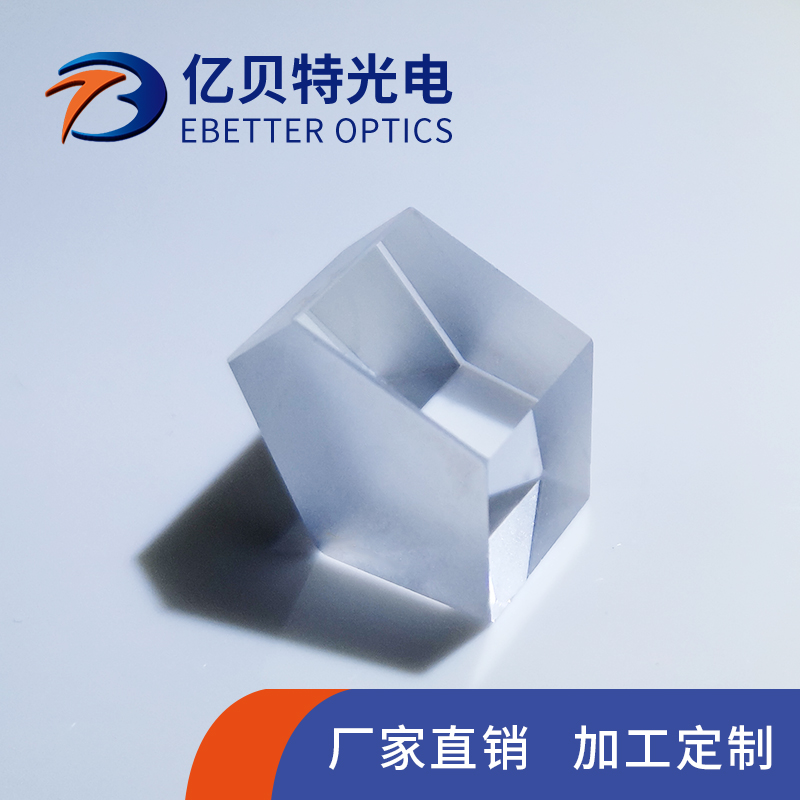

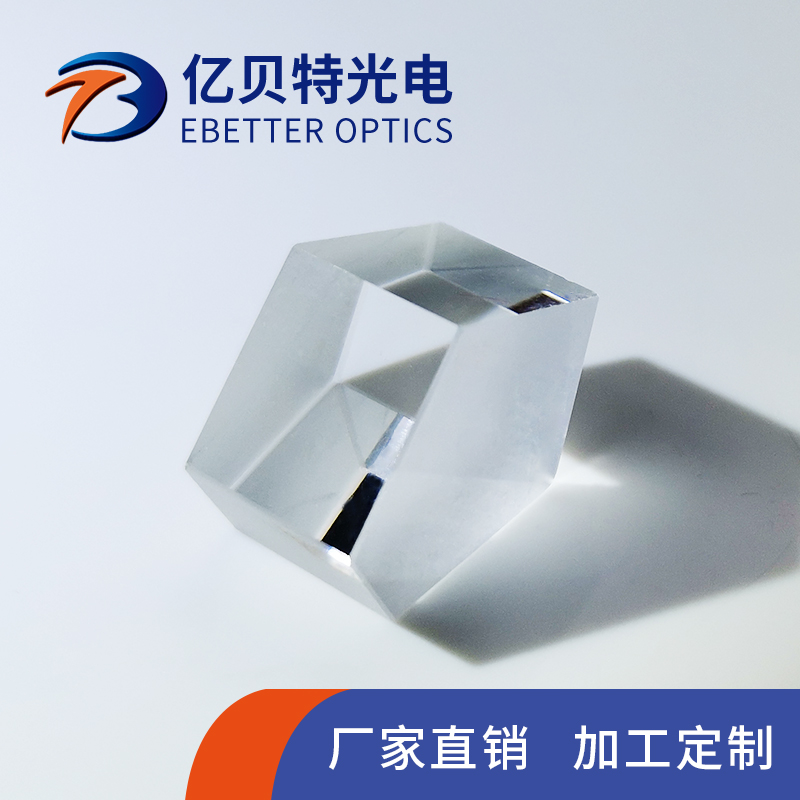

五角棱镜产品展示图1

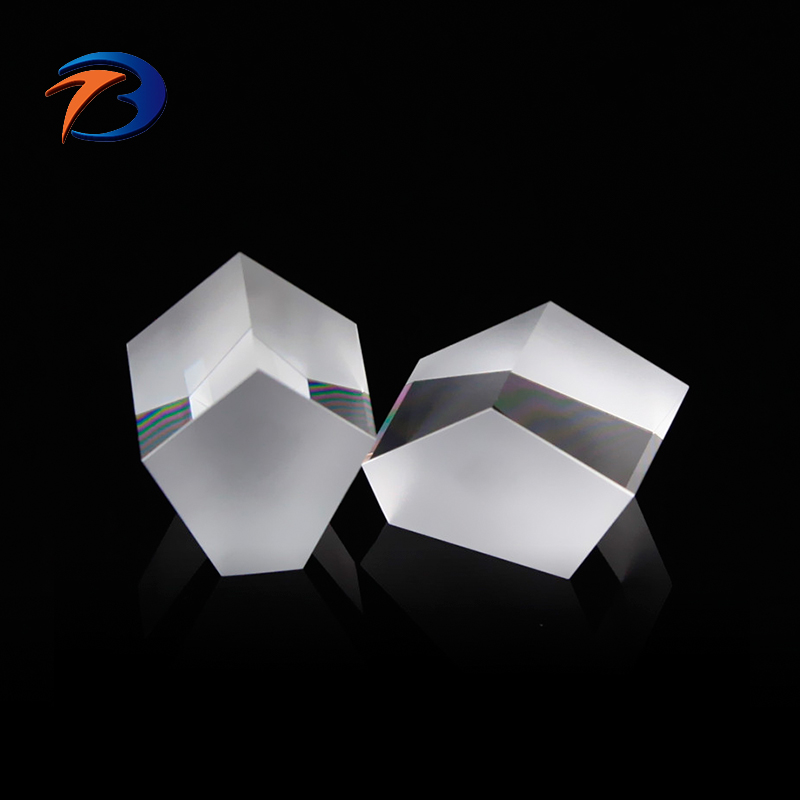

五角棱镜产品展示图2

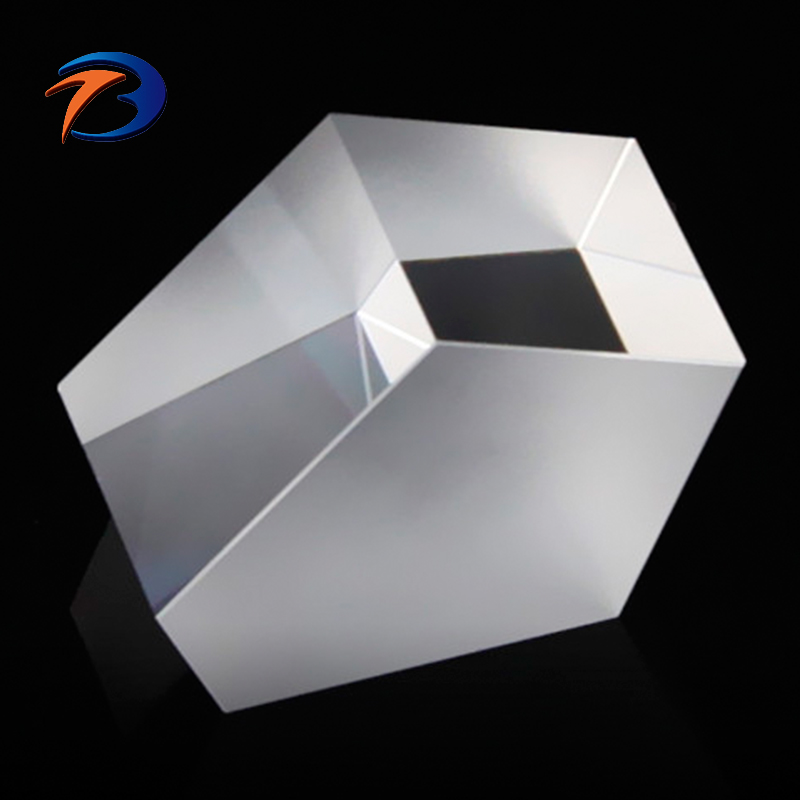

五角棱镜产品展示图3
