锗窗口片
锗窗口片(锗受温度影响严重,透过率随温度的升高而降低,因此,它们只能在100®C以下应用。在设计对重量有严格要求的系统的时候要考虑锗的密度(5.33g/cm3)。锗主要应用在热成像系统和前视红外(FLIR)领域里面。锗的努氏硬度是780,大概是氟化镁硬度的两倍,这使它比较适合变化光学的IR领域的应用。锗窗口片在红外光学中的应用,主要是用来制造红外光学镜头以及保护红外光学镜头的红外光学窗口。

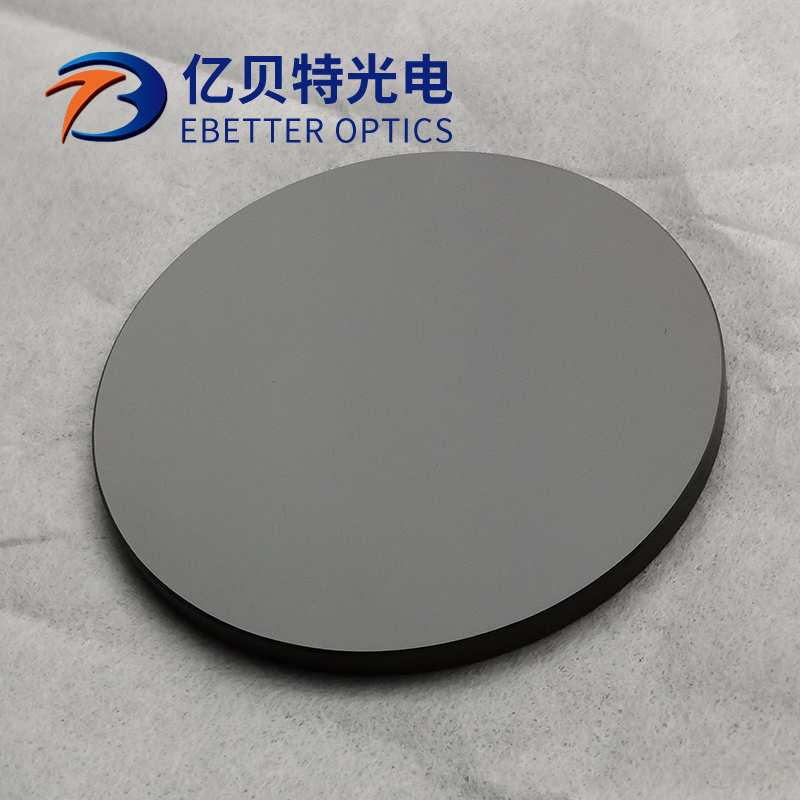

亿贝特光电-锗窗口片产品图

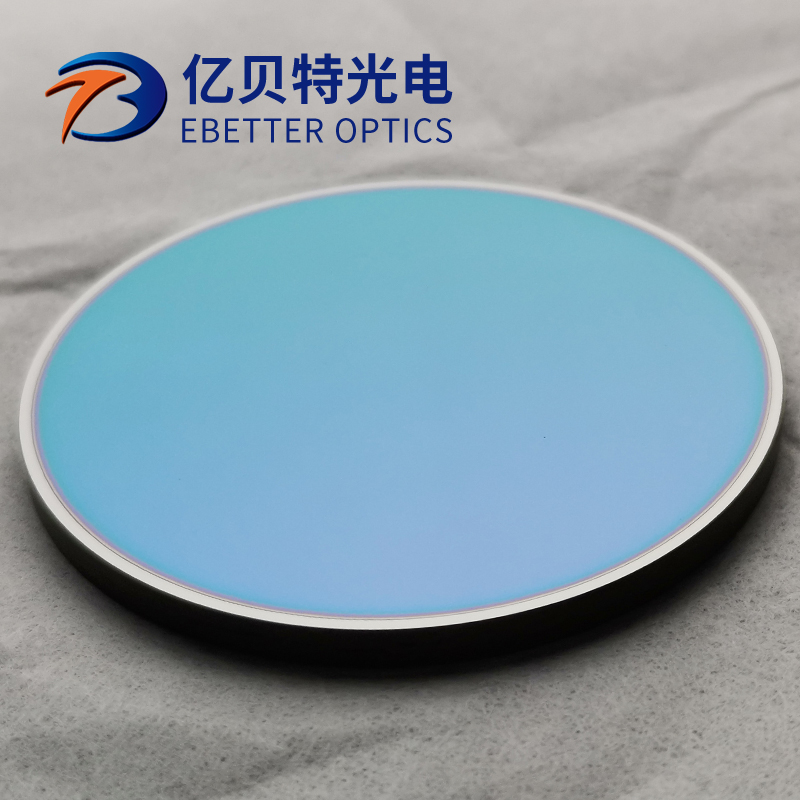

亿贝特光电-锗窗口片产品图
锗窗口片
锗窗口片(锗受温度影响严重,透过率随温度的升高而降低,因此,它们只能在100®C以下应用。在设计对重量有严格要求的系统的时候要考虑锗的密度(5.33 g/cm3)。锗主要应用在热成像系统和前视红外(FLIR)领域里面。锗的努氏硬度是780,大概是氟化镁硬度的两倍,这使它比较适合变化光学的IR领域的应用。
锗窗口片在红外光学中的应用,主要是用来制造红外光学镜头以及保护红外光学镜头的红外光学窗口。60%以上的中低端红外光学镜头和50%的高端红外光学镜头均为锗单晶制造,锗材料在红外镜头中的应用十分广泛,包括军事应用和民用,在军事上主要用在机载红外镜头,舰载红外镜头,路基红外镜头,车载红外镜头,红外枪瞄镜头,头盔红外镜头,手持红外镜头等;民用红外窗口主要应用在各种监控热像仪,夜间驾驶仪,安防,民用车辆,民用船只,民用飞机等

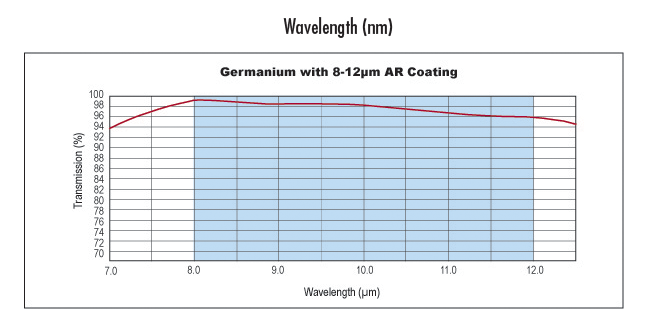

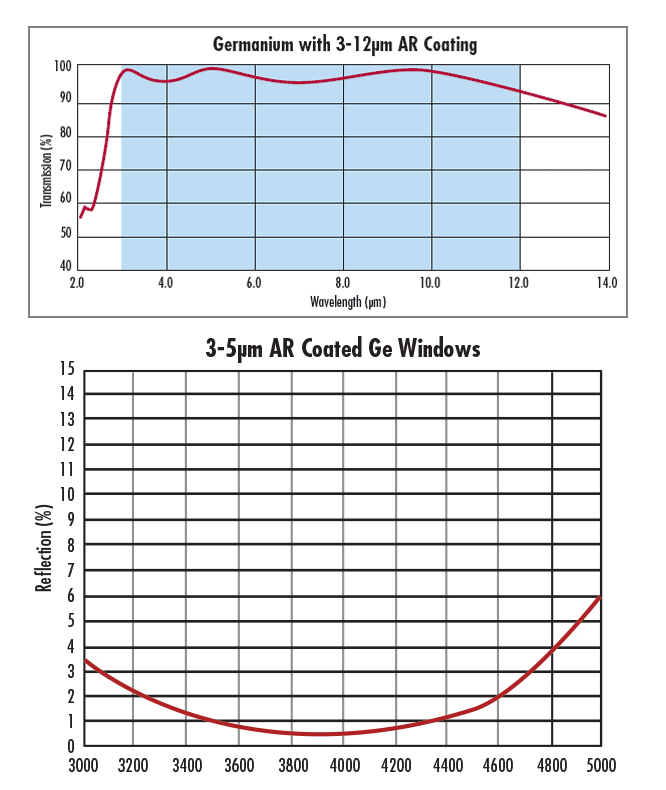

锗窗口片光谱通过率图表
锗窗口片光谱通过率图表
材质 | 锗 |
通光孔径 | >90% |
尺寸公差 | +/-0.02mm |
厚度公差 | +/-0.02mm |
面型 | 20/10 |
平行度 | 30 arc seconds |
倒角 | 0.3-0.5mmx45degree |
镀膜 | AR/AR@7-14μm DLC/AR@7-14μm BBAR/BBAR@3-12μm |
