介质膜反射镜

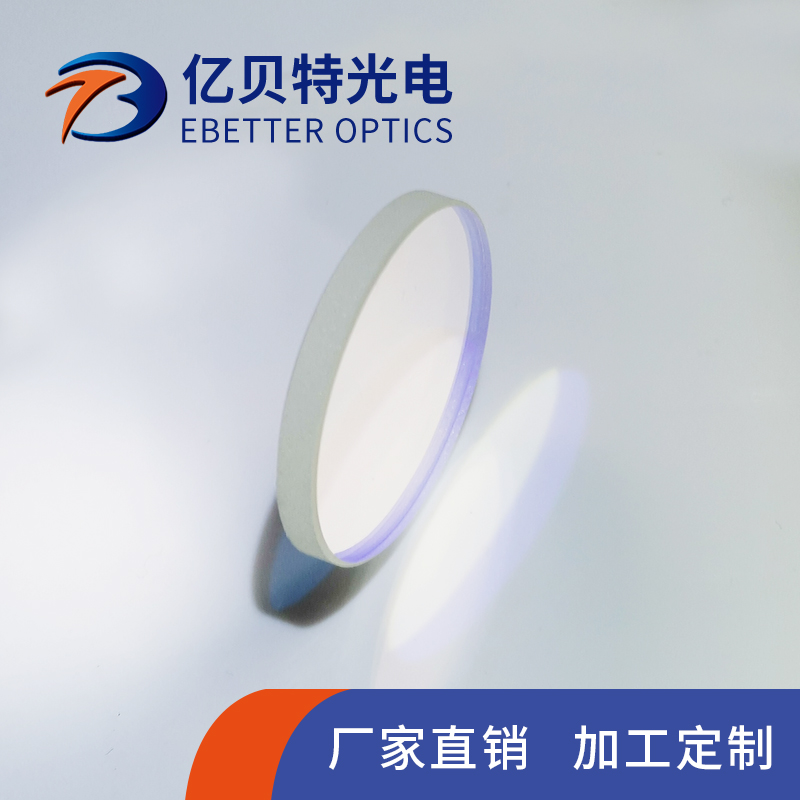

亿贝特光电-介质膜反射镜产品图

介质膜反射镜

介质膜反射镜，通常对入射角比较敏感，未特别说明的情况下，默认的介质膜反射镜入射角为45°。介质膜反射镜通常分为：

● 激光反射镜：带宽一般为几纳米至几十纳米

● 宽带反射镜：

紫外区：一般带宽为几十至一百纳米
可见光区：一般带宽为一、二百纳米
红外区：一般带宽为二、三百纳米以上

● 超宽带反射镜：

紫外区：一般带宽为一百纳米以上
可见光区：一般带宽为三、四百纳米以上
红外区：一般带宽为四、五百纳米以上

● 飞秒激光专用反射镜
介质膜反射镜包括：近紫外反射镜（UV：185-350nm）、可见光反射镜（UV：380-700nm）、红外反射镜（IR：0.8-14μm）。

这类使用介质膜方式的光学反射镜具有超过99%的反射率，远高于金属镀膜反射镜，能通过最小化能量损失来提高系统性能。此熔融石英基片高度耐用，可提供极低的热膨胀系数，并具有高耐磨性。

介质反射镜包括：近紫外反射镜（UV：185-350nm）、可见光反射镜（UV：380-700nm）、红外反射镜（IR：0.8-14μm）。

相关参数：

外形公差	+/-0.02mm
厚度公差	+/-0.02mm
光洁度	20/10
有效孔径	>90%
面型	<λ/10@632.8nm per 25mm range
倒边	Protective<0.5mmx45°
镀膜	Dielectric HR coating on one surface, Ravg>99.5% for random polarization, AOI 0-45deg, rear surface ground or inspection polished
损伤阈值	>5J/cm2, 20ns, 20Hz, @1064nm

介质膜反射镜产品展示图：

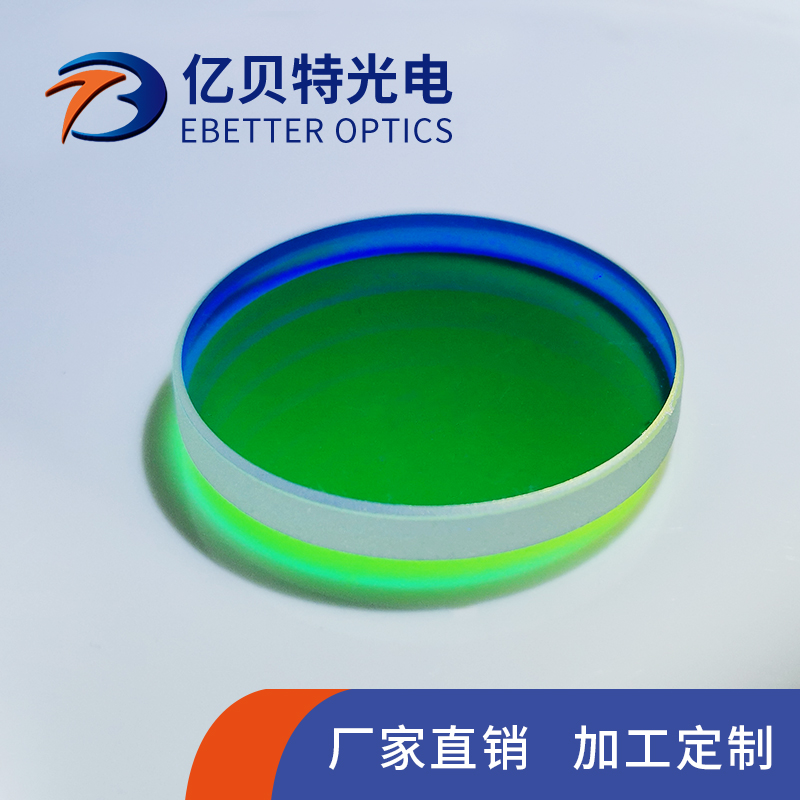

介质膜反射镜产品图1

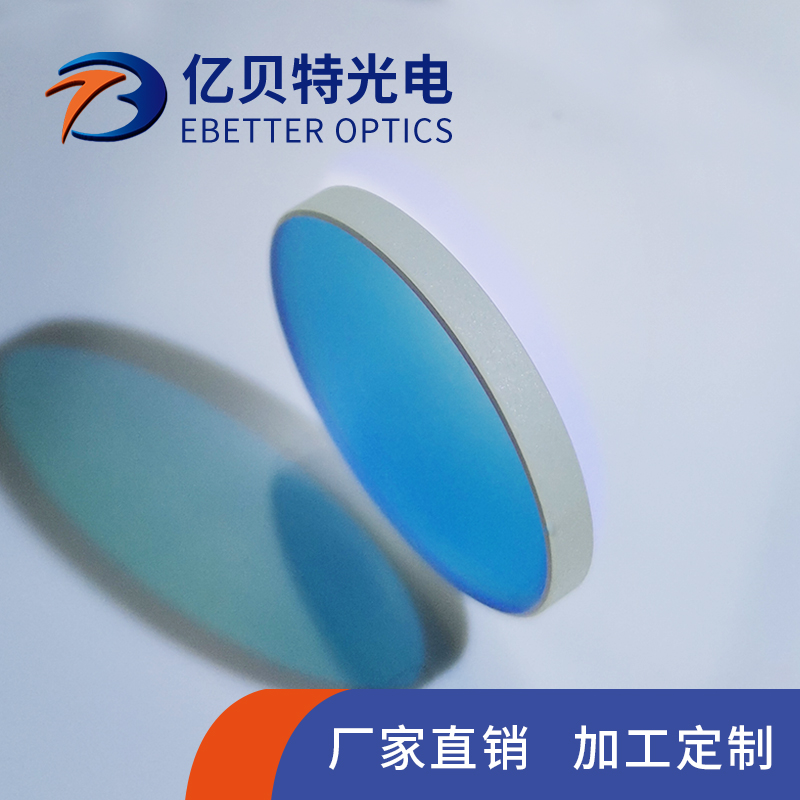

介质膜反射镜产品图2

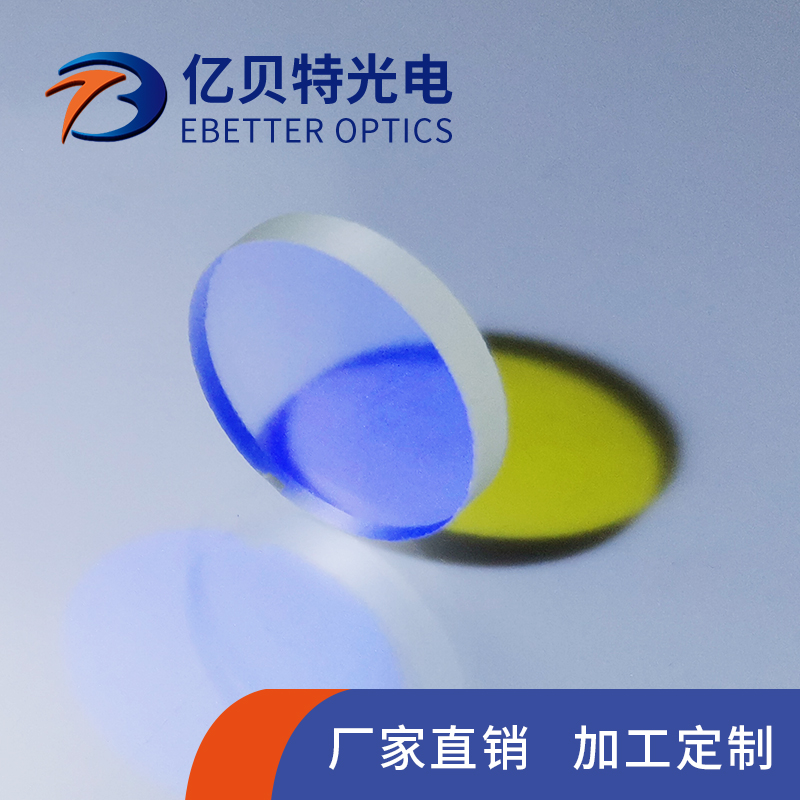

介质膜反射镜产品图3
