平凹柱面镜
圆柱面平凹透镜（柱面平凹透镜）是在垂直方向具有凹透镜的曲率，在水平方向没有曲率的透镜。与柱面平凸透镜组合在一起，用于将半导体激光的椭圆光束整形为圆形等。

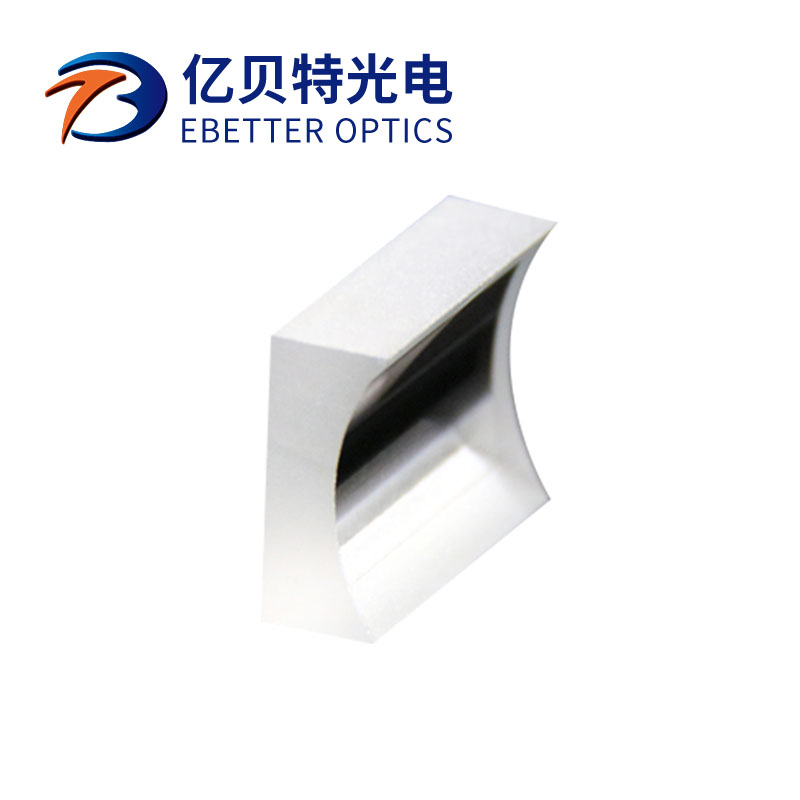

亿贝特光电-平凹柱面镜产品图

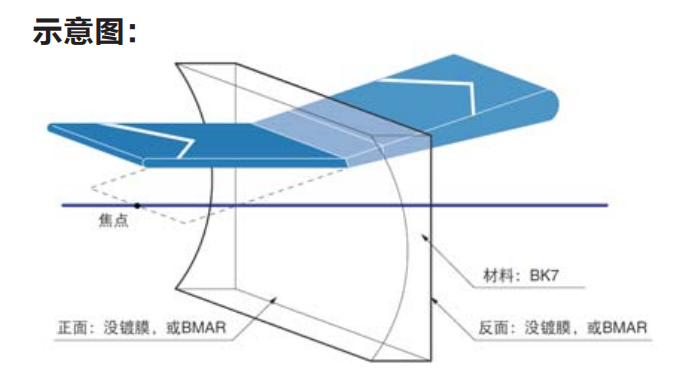

平凹柱面镜工作原理示意图：
平凹柱面镜工作原理图
平凹柱面镜
圆柱面平凹透镜（柱面平凹透镜）是在垂直方向具有凹透镜的曲率，在水平方向没有曲率的透镜。与柱面平凸透镜组合在一起，用于将半导体激光的椭圆光束整形为圆形等.
相关参数：
| 材料 | K9, 熔融石英等 |
| 外度公差 | ±0.02mm |
| 厚度公差 | ±0.02mm |
| 面型 | λ/10 |
| 光洁度 | 20/10 or better |
| 偏心 | <3 arc min |
| 有效孔径 | >90% |
| 倒边 | <0.2X45° |
| 镀膜 | 定制 |
平凹柱面镜产品展示图：

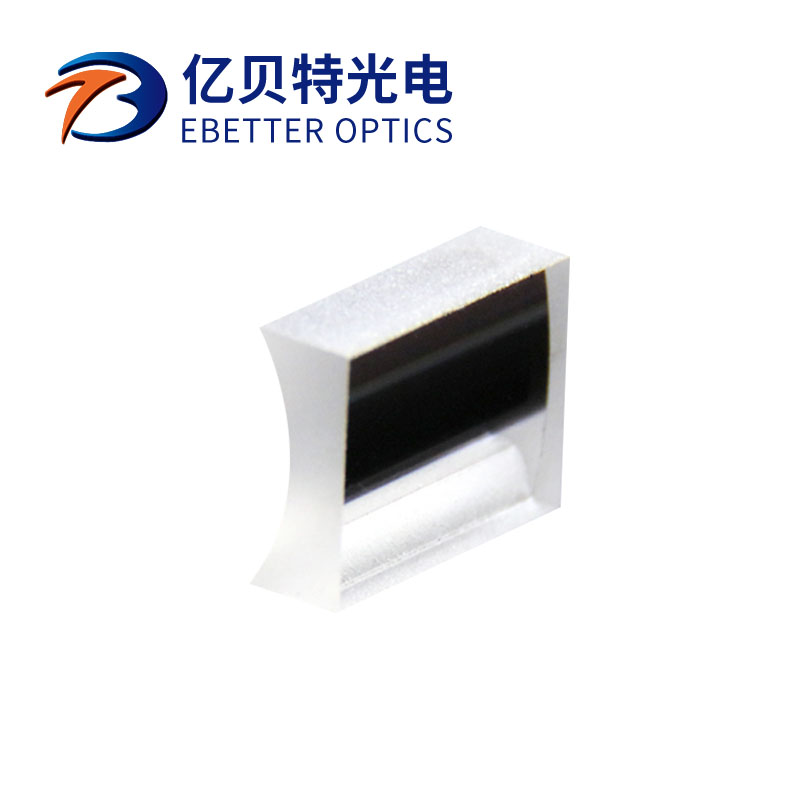

平凹柱面镜产品展示图1

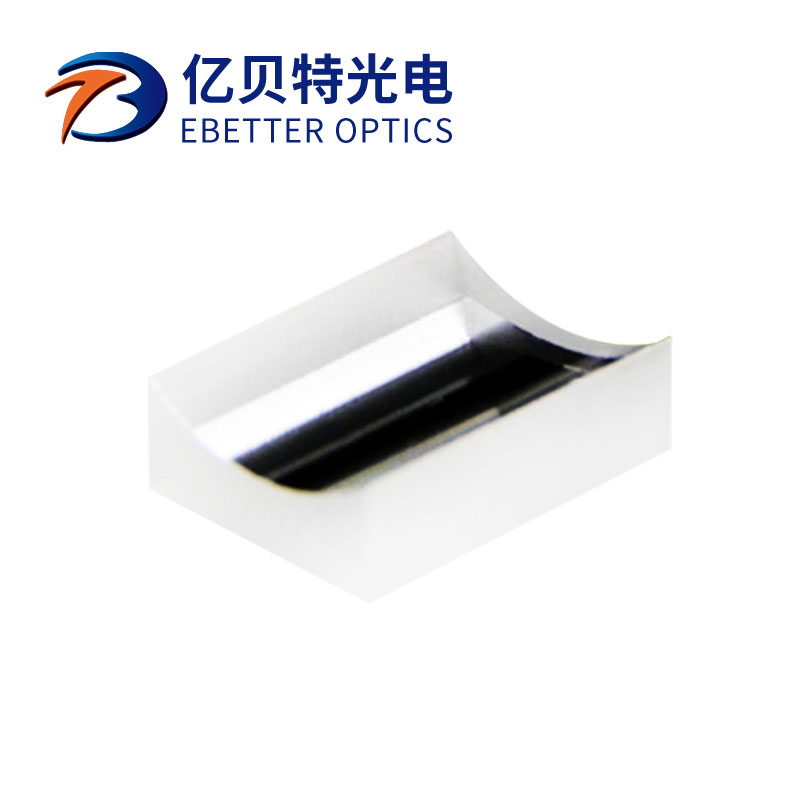

平凹柱面镜产品展示图2

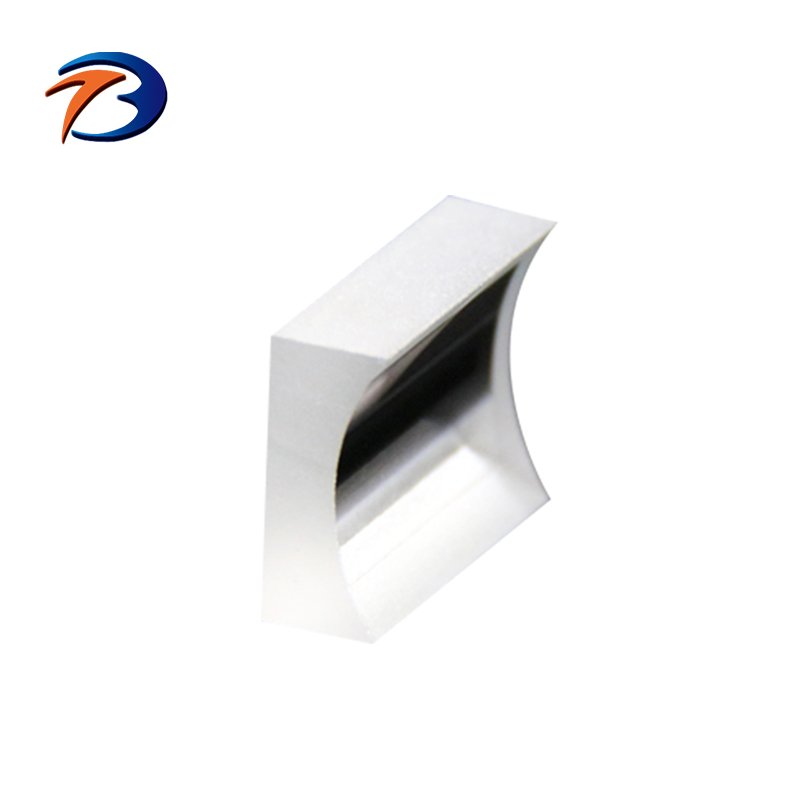

平凹柱面镜展示图3
