平凸柱面镜
平凸柱面镜成线状像，用于仅需控制光束的一个方向的尺寸。此透镜的材料为BK7，所以不适用于紫外波长。与球面透镜相比，平凸柱面镜的制造难度更高。要合理选择材料(纹理，气泡，杂质，均匀性)，注意影响散乱的因素(划伤，凹痕，光泽)，高质量研磨。可以分为没镀膜和镀了可见光带域的防反射多层膜透镜。透镜的设计波长为546.1nm(绿色汞谱线的e线)。由于焦距随波长变化，所以被用于其它波长时，其焦距也随之变化。
亿贝特光电-平凸柱面镜展品图
平凸柱面镜
平凸柱面镜成线状像，用于仅需控制光束的一个方向的尺寸。此透镜的材料为BK7，所以不适用于紫外波长。 与球面透镜相比，平凸柱面镜的制造难度更高。要合理选择材料(纹理，气泡，杂质，均匀性)，注意影响散乱的因素(划伤，凹痕，光泽)，高质量研磨。可以分为没镀膜和镀了可见光带域的防反射多层膜透镜。透镜的设计波长为546.1nm(绿色汞谱线的e线)。由于焦距随波长变化，所以被用于其它波长时，其焦距也随之变化。
圆柱面平凸透镜（柱面平凸透镜）是在垂直方向具有凸透镜的曲率，在水平方向没有曲率的透镜。用于将激光聚光成细线形状的实验中，或用于流体测量等需要的较宽的线状光束。

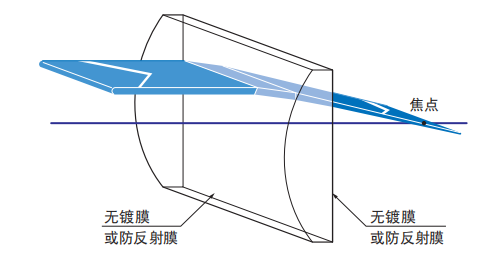

平凸柱面镜工作原理图
相关参数：
| 材料 | K9, 熔融石英等 |
| 外度公差 | ±0.02mm |
| 厚度公差 | ±0.02mm |
| 面型 | λ/10 |
| 光洁度 | 20/10 or better |
| 偏心 | <3 arc min |
| 有效孔径 | >90% |
| 倒边 | <0.2X45° |
| 镀膜 | 定制 |
平凸柱面镜产品展示图：

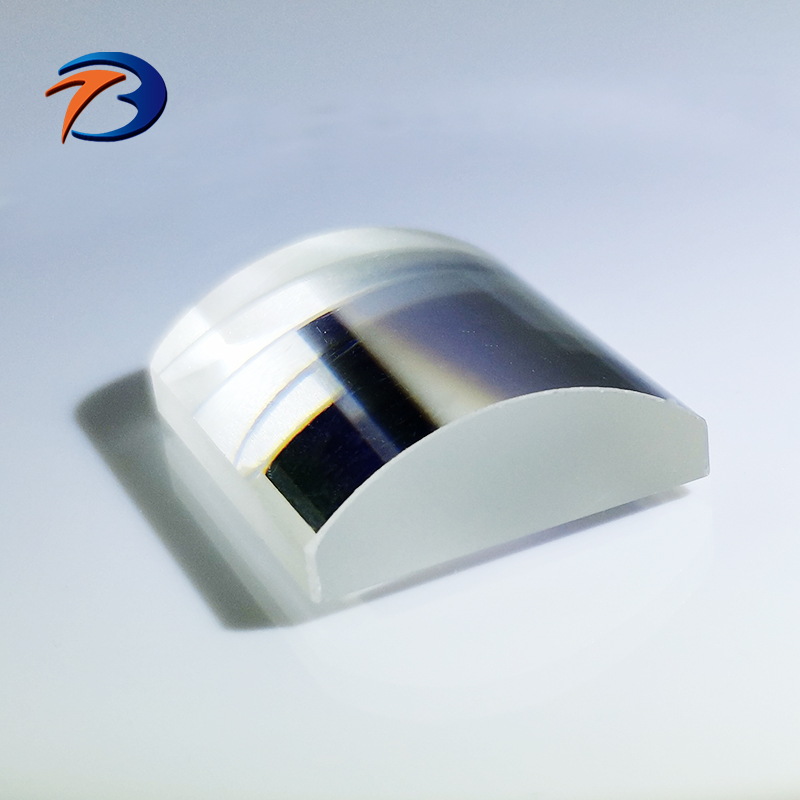

亿贝特光电-平凸柱面镜展品图1

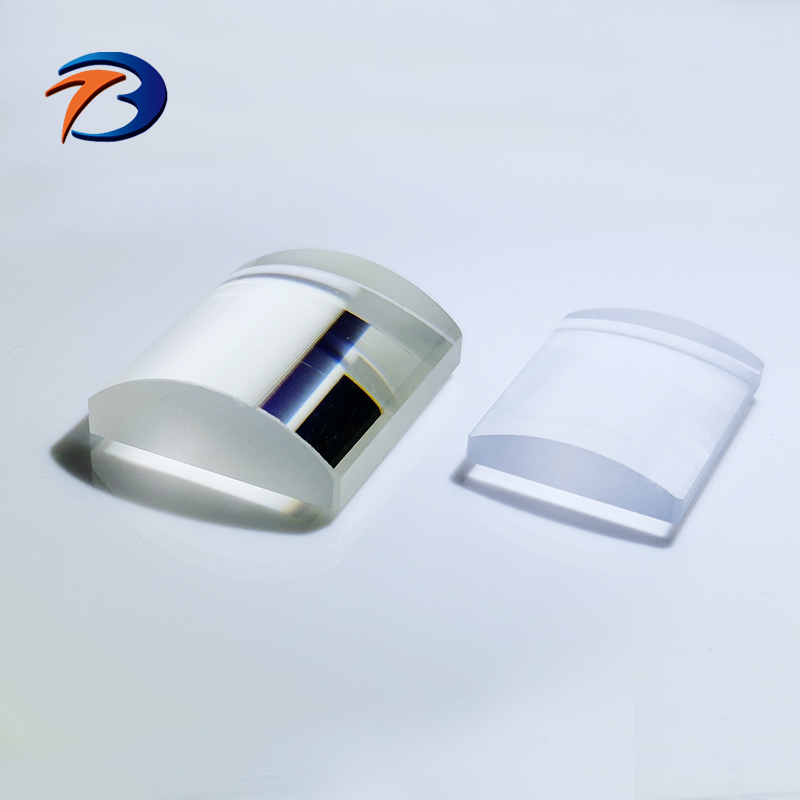

亿贝特光电-平凸柱面镜展品图2

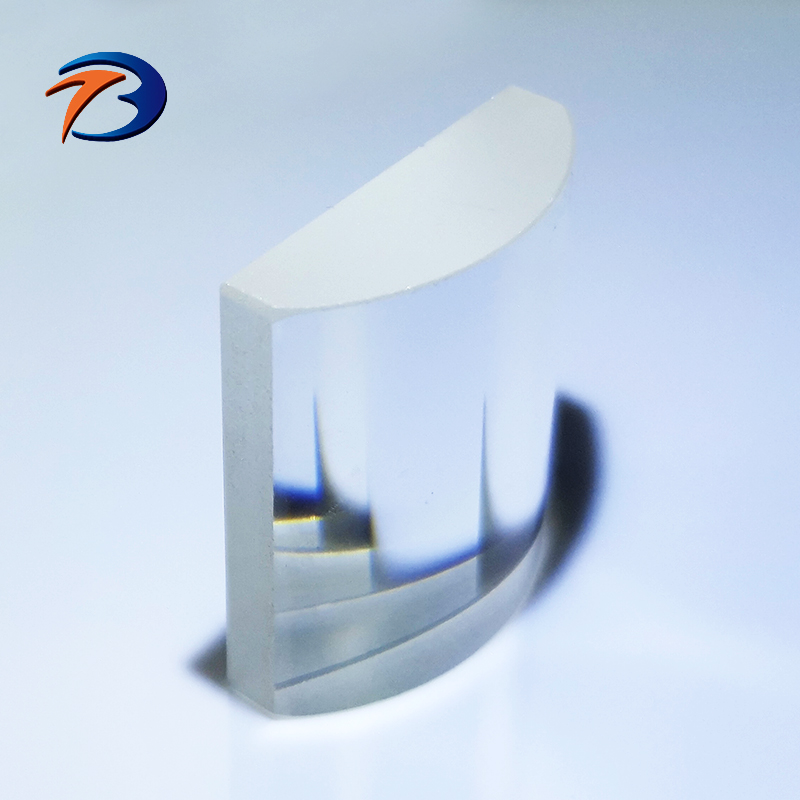

亿贝特光电-平凸柱面镜展品图3
