双凹柱面镜
双凹柱面镜主要应用于改变成像尺寸大小的设计要求。例如把一个点光斑转换成一条线斑，或者在不改变像宽度的情况下改变像的高度。可应用在线性探测器照明，条形码扫描，全息照明，光信息处理，计算机，激光发射。光学双凹柱面镜在强激光系统和同步辐射光束线中也有着广泛的应用,同时,对柱面镜零件的要求也越来越高,尤其在大功率激光谐振腔的腔片和长距离线干涉仪等高精度测试仪器和装置中。

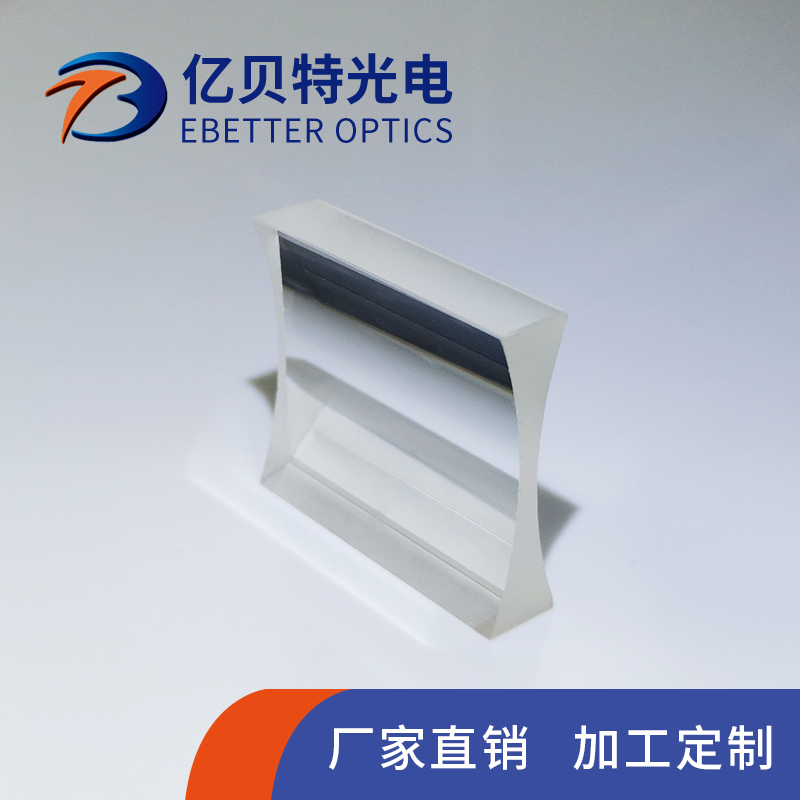

亿贝特光电-双凹柱面镜产品展示图
双凹柱面镜
双凹柱面镜主要应用于改变成像尺寸大小的设计要求。例如把一个点光斑转换成一条线斑，或者在不改变像宽度的情况下改变像的高度。可应用在线性探测器照明，条形码扫描，全息照明，光信息处理，计算机，激光发射。光学双凹柱面镜在强激光系统和同步辐射光束线中也有着广泛的应用,同时,对柱面镜零件的要求也越来越高,尤其在大功率激光谐振腔的腔片和长距离线干涉仪等高精度测试仪器和装置中。
柱面镜的制造包括粗磨、细磨、抛光、定心磨边。
相关参数：
| 材料 | K9, 熔融石英等 |
| 外度公差 | ±0.02mm |
| 厚度公差 | ±0.02mm |
| 面型 | λ/10 |
| 光洁度 | 20/10 or better |
| 偏心 | <3 arc min |
| 有效孔径 | >90% |
| 倒边 | <0.2X45° |
| 镀膜 | 定制 |

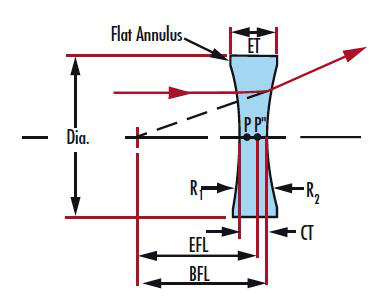

双凹柱面镜工作原理图
双凹柱面镜产品展示：

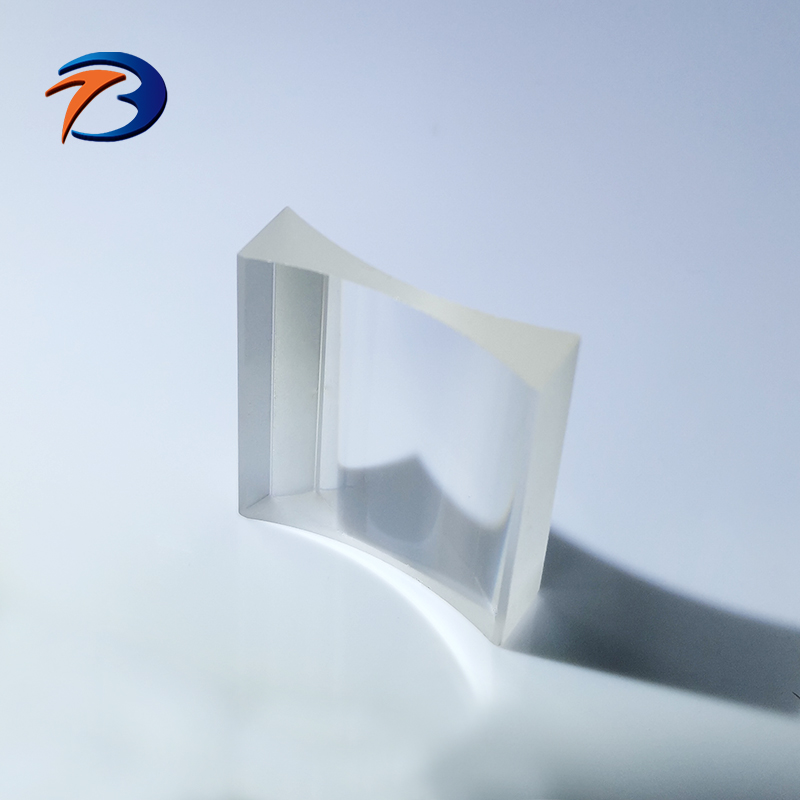

双凹柱面镜产品展示图1

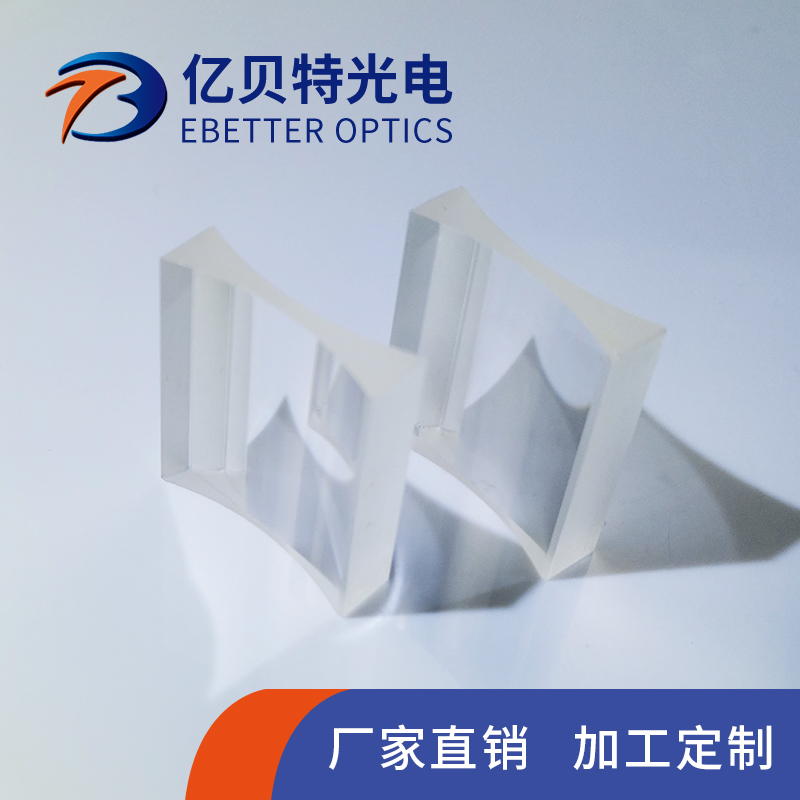

双凹柱面镜产品展示图2

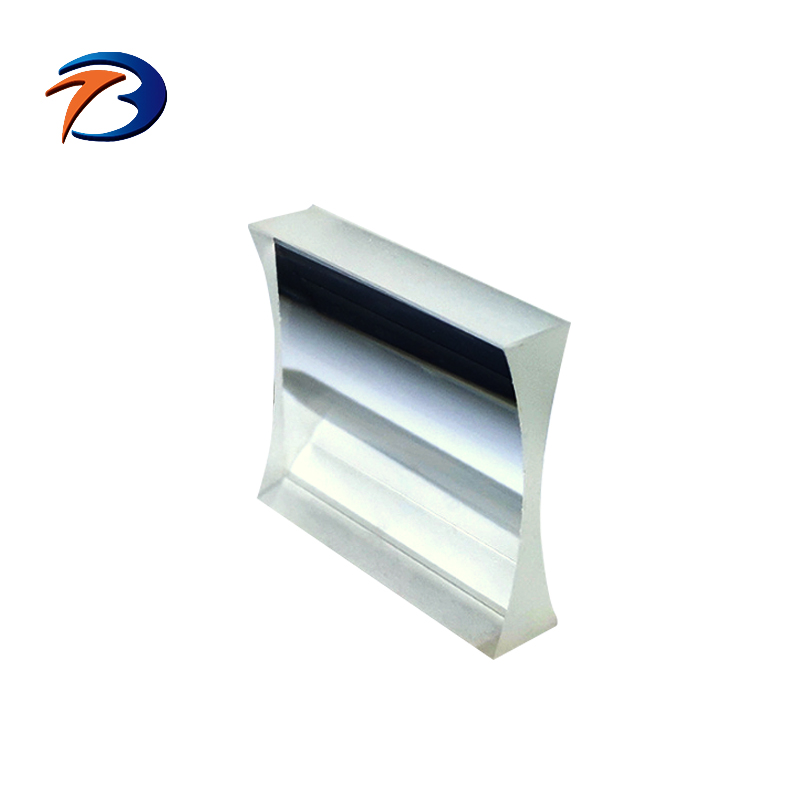

双凹柱面镜产品展示图3
